Серводвигатель серии SYD89 для работы в условиях высоких и низких температур

Серводвигатели SENYD для работы в условиях высоких и низких температур

Серводвигатели SENYD представляют собой высокопроизводительное решение, разработанное для эксплуатации в суровых условиях высоких и низких температур и поддерживающее индивидуальную настройку в соответствии с требованиями заказчика.

В двигателях используются высокоэффективные постоянные магниты на основе неодима-железа-бора (NdFeB). Высококачественный магнитный материал в сочетании со специальной конструкцией статора и ротора является ключевым фактором, обеспечивающим высокий крутящий момент и высокую плотность мощности. Благодаря высокой надежности и превосходным эксплуатационным характеристикам серводвигатели SENYD широко применяются в условиях повышенной влажности, пустынного климата, экстремальной жары, сильного холода, обледенения, замораживания и других экстремальных температурных средах.

Основные технические характеристики

Температура окружающей среды: от -40°C до +80°C
Номинальная мощность: от 100 Вт до 17 кВт
Номинальная скорость вращения: 3000 об/мин
Система обратной связи: встроенный резольвер или абсолютный энкодер
Возможность изготовления различных вариантов обмоток по требованиям заказчика
Напряжение питания: от 28 В DC до 380 В AC

Серводвигатель серии SYD89 для работы в условиях высоких и низких температур

型号	额定电压U_N(V)	额定功率P_N（KW)	额定转速N_n(r/min）	额定扭矩M_N(Nm）	额定电流I_N（A）	惯量（无制动）J(10^-4Kgm²）	惯量（带制动）J_P(10^-4Kgm²）	重量（无制动）M（KG）	重量（带制动）M_P(KG）	极数
SYD089-0057L30	220VAC	0.57	3000	1.8	2.9	0.44	0.55	2.6	3.3	8
SYD089-0082L30	220VAC	0.89	3000	2.6	4.2	0.65	0.76	3.15	3.9	8
SYD089-0106L30	220VAC	1.06	3000	3.37	5.2	0.74	0.85	3.7	4.5	8
SYD089-0147L30	220VAC	1.47	3000	4.69	7.3	1.04	1.15	4.6	5.4	8
SYD089-0059H35	380VAC	0.59	3500	1.6	1.6	0.44	0.55	2.6	3.3	8
SYD089-0094H90	380VAC	0.94	9000	1.0	2.5	0.44	0.55	2.6	3.3	8
SYD089-0082H30	380VAC	0.82	3000	2.6	2.1	0.65	0.76	3.15	3.9	8
SYD089-0101H30	380VAC	1.01	3000	3.2	2.5	0.74	0.85	3.7	4.5	8
SYD089-0100H20	380VAC	1.0	2000	4.76	2.4	1.04	1.15	4.6	5.4	8
SYD089-0151H30	380VAC	1.51	3000	4.80	3.8	1.04	1.15	4.6	5.4	8
SYD089-0047T30	24VDC	0.47	3000	1.5	28.8	0.44	0.55	2.6	3.3	8
SYD089-0050S30	48VDC	0.50	3000	1.6	15.8	0.44	0.55	2.6	3.3	8
SYD089-0075S30	48VDC	0.75	3000	2.38	24.3	0.65	0.76	3.2	3.9	8
SYD089-0100S30	48VDC	1.0	3000	3.18	29.6	0.74	0.85	3.74	4.5	8
SYD089-0088S20	48VDC	0.88	2000	4.2	26.6	1.04	1.15	4.6	5.4	8
SYD089-0050Q30	72VDC	0.50	3000	1.60	10.1	0.44	0.55	2.6	3.3	8
SYD089-0075Q30	72VDC	0.75	3000	2.38	15.5	0.65	0.76	3.2	3.9	8
SYD089-0100Q30	72VDC	1.00	3000	3.18	19.4	0.74	0.85	3.74	4.5	8

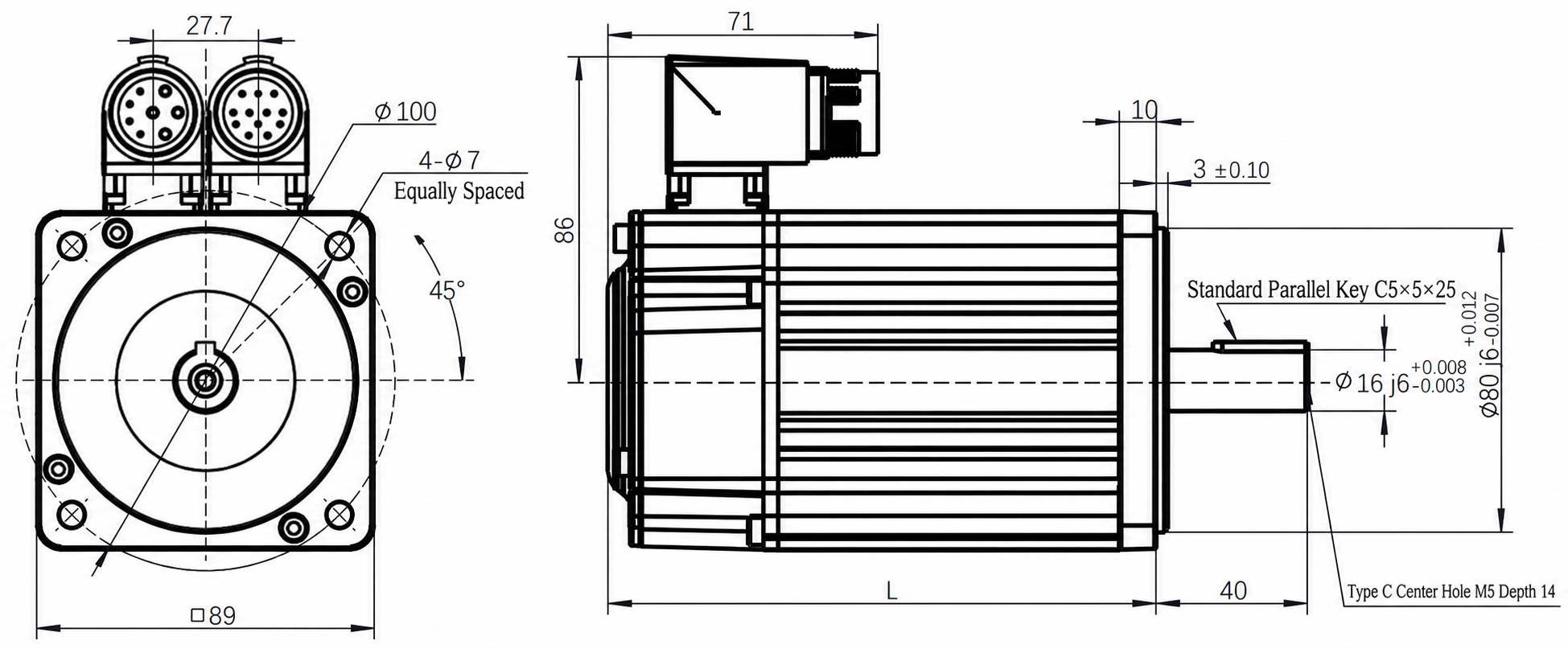

Габаритные размеры серводвигателя серии SYD89 для высоких и низких температур

Модель	Длина двигателя L (без тормоза)	Длина двигателя L (с тормозом)
SYD089-0057L30	129.8	165.8
SYD089-0082L30	142.3	178.3
SYD089-0106L30	154.8	190.8
SYD089-0147L30	179.8	215.8
SYD089-0059H35	129.8	165.8
SYD089-0094H90	129.8	165.8
SYD089-0082H30	142.3	178.3
SYD089-0101H30	154.8	190.8
SYD089-0100H20	179.8	215.8
SYD089-0151H30	179.8	215.8
SYD089-0047T30	130	166
SYD089-0050S30	130	166
SYD089-0075S30	142.3	178.3
SYD089-0100S30	155	191
SYD089-0088S20	180	216
SYD089-0050Q30	130	166
SYD089-0075Q30	142.3	178.3
SYD089-0100Q30	155	191
