Серводвигатель серии SYD235 для работы в условиях высоких и низких температур

Серия SENYD SYD — это высокопроизводительные серводвигатели для работы в условиях высоких и низких температур. Благодаря применению высокоэффективных постоянных магнитов NdFeB и оптимизированной конструкции статора и ротора двигатели обеспечивают высокий крутящий момент и высокую плотность мощности. Они широко используются в условиях повышенной влажности, пустынного климата, жары, холода, обледенения и других экстремальных температурных сред.

Температура окружающей среды: -40°C ~ +80°C
Номинальная мощность: 100 Вт ~ 17 кВт
Номинальная скорость вращения: 3000 об/мин
Система обратной связи: встроенный резольвер или абсолютный энкодер
Исполнение по напряжению: 28 В DC ~ 380 В AC (по заказу)
Тип обмотки: различные варианты исполнения по требованиям заказчика

Серводвигатель серии SYD235 для работы в условиях высоких и низких температур

Модель	Номинальное напряжение Uₙ (В)	Номинальное напряжение Uₙ (В	Номинальная скорость nₙ (об/мин)	Номинальный момент Mₙ (Н·м)	Hоминальный ток Iₙ (А)	Момент инерции (без тормоза) J (10⁻⁴ кг·м²)	Момент инерции (с тормозом) Jₚ (10⁻⁴ кг·м²)	Масса (без тормоза) M (кг)	Масса (с тормозом) Mₚ (кг)	Число полюсов
SYD235-0850H15	380VAC	8.5	1500	54.4	18.8	101	116	42	57	8
SYD235-1280H30	380VAC	12.8	3000	40.6	27.4	101	116	42	57	8
SYD235-1340H15	380VAC	13.4	1500	85.0	28.6	149	164	57	72	8
SYD235-1560H20	380VAC	15.6	2000	74.4	31.4	149	164	57	72	8
SYD235-1600H30	380VAC	16.0	3000	51.0	36.3	149	164	57	72	8
SYD235-1780H25	380VAC	17.8	2500	67.9	36.1	196	211	73	88	8

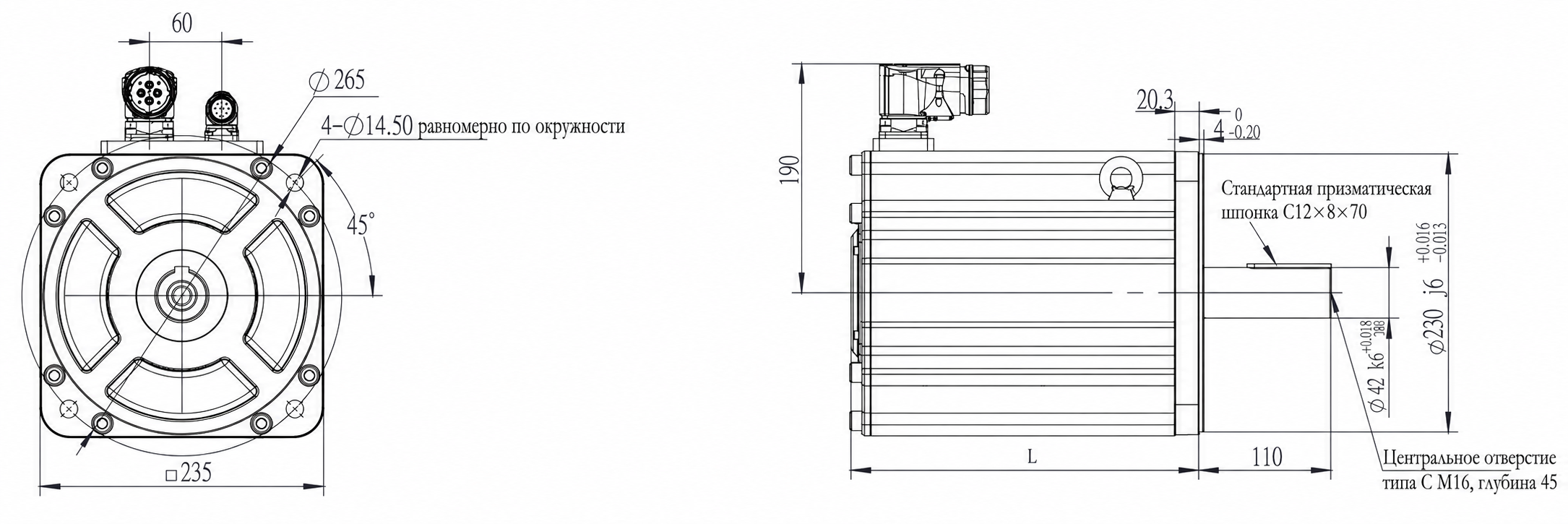

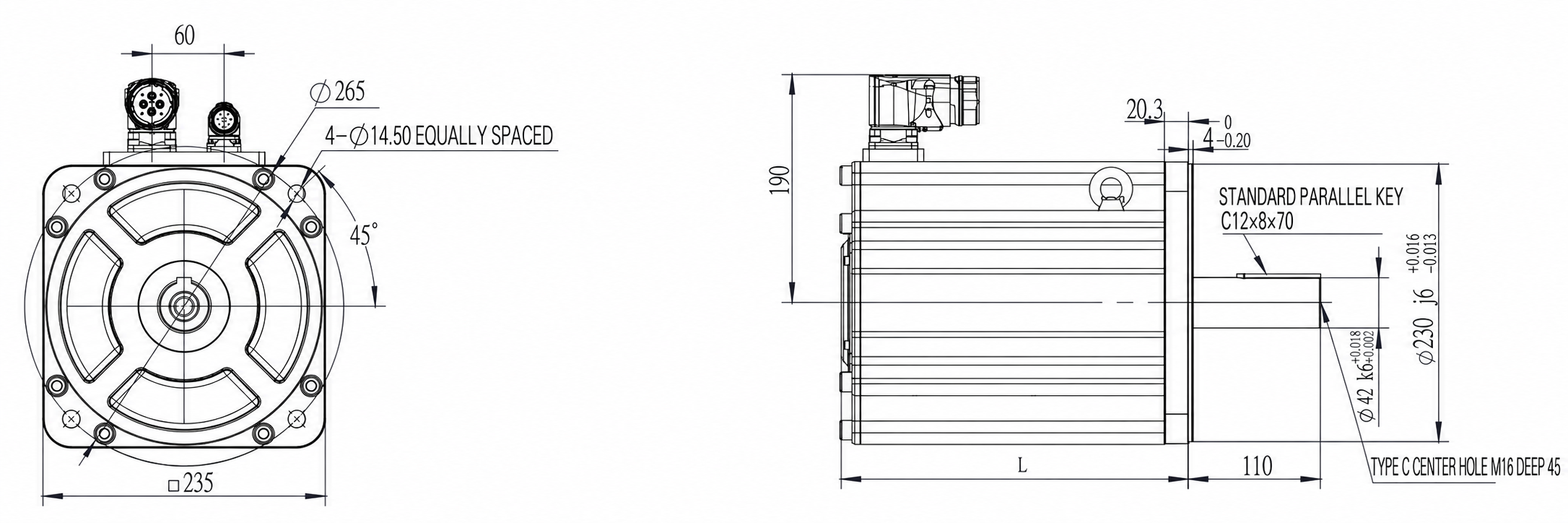

Габаритные размеры серводвигателя серии SYD235 для высоких и низких температур

Модель	Длина двигателя L (без тормоза)	Длина двигателя L (с тормозом)
SYD235-0850H15	238.7	348.7
SYD235-1280H30	238.7	348.7
SYD235-1340H15	288.7	398.7
SYD235-1560H20	288.7	398.7
SYD235-1600H30	288.7	398.7
SYD235-1780H25	338.7	448.7
