SYDL Series 8 High and Low Temperature Servo Moto

Серводвигатели серии SYDL

Серия серводвигателей SYDL представляет собой высокопроизводительное решение, которое может быть адаптировано для эксплуатации в суровых условиях высоких и низких температур.

В двигателях используются высокоэффективные постоянные магниты на основе неодима-железа-бора (NdFeB). Сочетание высококачественных магнитных материалов и специальной конструкции статора и ротора является ключевым фактором, обеспечивающим высокий крутящий момент и высокую плотность мощности.

Оптимизированная внутренняя конструкция позволяет двигателям сохранять превосходные характеристики даже в экстремальных условиях эксплуатации, обеспечивая низкий момент инерции и высокую динамическую отзывчивость. Благодаря этим преимуществам серводвигатели серии SYDL являются отличным выбором для систем позиционирования типа «точка-точка» и других высокоточных задач автоматизации.

Основные технические характеристики

Диапазон рабочих температур: от -40°C до +60°C
Стандартные размеры фланца: 40 мм, 60 мм, 90 мм, 110 мм, 130 мм, 180 мм
Широкий диапазон напряжения питания: DC24V, DC48V, DC72V, AC220V, AC380V
Доступные варианты энкодеров:Абсолютный энкодер 17 бит、Абсолютный энкодер 23 бита、Резольвер、Инкрементальный энкодер、Другие варианты по запросу заказчика

SYD High and Low Temperature Servo Motor 80 Flange Parameters

Model	Rated Voltage UN (V)	Rated Power PN (kW)	Rated Speed Nn (r/min)	Rated Torque MN (N·m)	Rated Current IN (A)	Inertia J (10⁻⁴ kg·m²)	Inertia Jp (10⁻⁴ kg·m²)	Weight M (kg)	Масса (с тормозом) Mₚ (кг)	Число полюсов
SYDL080-0075H30	380VAC	0.75	3000	2.39	2.8	1.3	1.5	2.50	3.40	10
SYDL080-0075L30	220VAC	0.75	3000	2.39	4.5	1.3	1.5	2.50	3.40	10
SYDL080-0075Q30	72VDC	0.75	3000	2.39	13.2	1.3	1.5	2.50	3.40	10
SYDL080-0075S30	48VDC	0.75	3000	2.39	18.5	1.3	1.5	2.50	3.40	10
SYDL080-0075T30	24VDC	0.75	3000	2.39	34.2	1.3	1.5	2.50	3.40	10
SYDL080-0100H30	380VAC	1.00	3000	3.18	2.9	1.75	1.95	3.20	3.90	10
SYDL080-0100L30	220VAC	1.00	3000	3.18	5.5	1.75	1.95	3.20	3.90	10
SYDL080-0100Q30	72VDC	1.00	3000	3.18	17.8	1.75	1.95	3.20	3.90	10
SYDL080-0100S30	48VDC	1.00	3000	3.18	24.5	1.75	1.95	3.20	3.90	10
SYDL080-0100T30	24VDC	1.00	3000	3.18	47.0	1.75	1.95	3.20	3.90	10
SYDL080-0150H30	380VAC	1.50	3000	4.78	4.4	2.4	2.7	4.00	4.80	10
SYDL080-0150L30	220VAC	1.50	3000	4.78	8.8	2.4	2.7	4.00	4.80	10
SYDL080-0150Q30	72VDC	1.50	3000	4.78	26.5	2.4	2.7	4.00	4.80	10
SYDL080-0150S30	48VDC	1.50	3000	4.78	40.0	2.4	2.7	4.00	4.80	10
SYDL080-0200H30	380VAC	2.00	3000	6.37	5.8	3.5	/	5.2	/	10
SYDL080-0200L30	220VAC	2.00	3000	6.37	11.0	3.5	/	5.2	/	10
SYDL080-0200Q30	72VDC	2.00	3000	6.37	35.4	3.5	/	5.2	/	10
SYDL080-0200S30	48VDC	2.00	3000	6.37	50.0	3.5	/	5.2	/	10

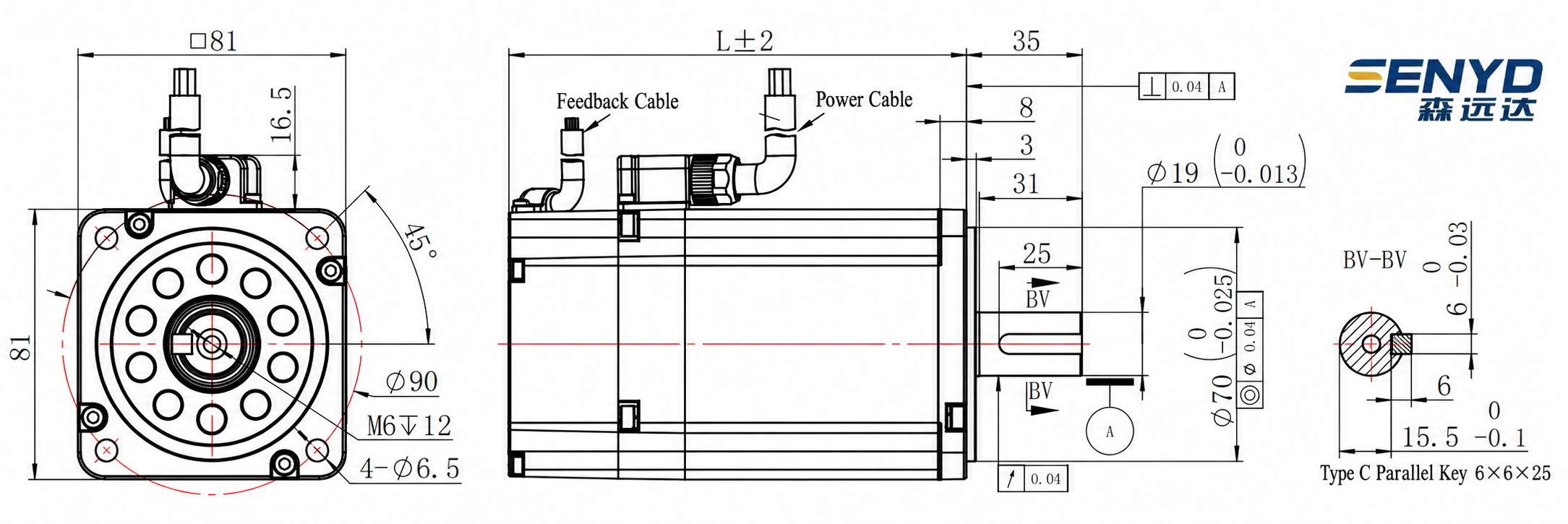

SYD High and Low Temperature Servo Motor 80 Flange Dimension Drawing

Model	Motor Length L (Without Brake)	Motor Length L (With Brake)
SYDL080-0075X30	118	160
SYDL080-0100X30	138	180
SYDL080-0150X30	180	205
SYDL080-0200X30	205	/
